La conectarea monofazat electric - Schemă de conexiuni

contor electric - un dispozitiv de măsurare cantitatea de energie electrică consumată. contoare electrice sunt utilizate atât la locul de muncă și acasă.

Forme și tipuri de contoare de energie electrică

În funcție de tipul de contoare de sarcină sunt o singură fază și trei faze. Rețelele electrice de uz casnic utilizate în cele mai multe cazuri, contra fază unică, deoarece toți consumatorii casnici de la o singură fază de 220V.

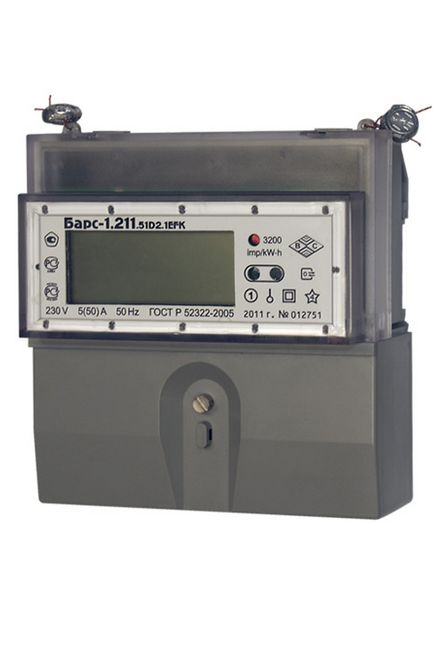

Pe un design contoarele electromecanice sunt (de inducție) și electronică. Recent, la locul de muncă și acasă înlocuiți de metri în stil vechi, cu noi contoare electronice. În timpul punerea în funcțiune a noilor rețele electrice de azi folosesc doar tip electronic contra modernă.

Acest lucru se datorează faptului că acestea sunt mai fiabile în funcționare, precum și la calcularea energiei electrice mai precise. În plus, funcționalitatea unor noi contoare electronice permite telecomanda pentru a învăța și de a transmite informații despre consumate de kilowați-oră.

Instrumente pentru conectare

Uneori, există situații când contorul descompune și trebuie înlocuit. De asemenea, destul de des efectuate la solicitarea înlocuirii contorului vechi la un nou, mai modern. Dacă rețeaua electrică este pus în funcțiune numai, prima instalare a contorului se realizează pe toate standardele și reglementările în vigoare.

Nu contează pentru ce motiv va fi instalat un contor nou pentru instalare, este necesară utilizarea unor instrumente, echipamente electrice și consumabile:

• clește, tăietori laterale;
• Montarea cuțitului;
• izolarea extractoare;
• șurubelniță;
• Indicator de șurubelniță;
• burghiu, ciocan;
• un ciocan;
• dial tester sau multimetru digital;
• sârmă de cupru monolitic;
• dibluri, șuruburi.

schema electrică generală a contorului cu o singură fază

Pentru a conecta corect contorul, este necesar să se cunoască circuitul este conectat. Trebuie remarcat faptul că procesul de conectare a tuturor contoarelor monofazice sunt absolut identice.

• În primul rând. contor este conectat direct la circuitul de alimentare, adică alimentate în serie cu sursa de tensiune și o sarcină electrică. Dacă luăm în considerare diagrama în întregime, este după cum urmează: de intrare (alimentare) tensiune de 220V - o singură fază metru - 220V Tensiune de ieșire - întrerupător de circuit - o (joncțiune) cutie de tranziție - consumatori electrici.
• În al doilea rând. fiecare metru singură fază, există patru terminale speciale pentru cabluri electrice. Dacă presupunem că terminalul de la stânga la dreapta, primul terminal - această fază vine, al doilea terminal - emitent de fază. Al treilea terminal - vine la zero, a patra sondă și - ieșirea zero. Ie dintr-o singură fază metru două intrare și două borne de ieșire.

Pentru a evita confuzia atunci când conectați funcția fiecărui terminal de obicei indică schema electrică sunt fie pe tejghea sau în pașaportul.

Instalarea și conectarea contorului

Pentru fiecare apartament contorul este de obicei instalat într-un panou general, pe podeaua unei case sau apartament în apartament în sine. Uneori, contoarele sunt instalate pe stradă. De obicei se întâmplă, în cazul în care acesta este o casă privată.

instalarea opțiunii contorului depinde de mai multe puncte tehnice. Dacă înlocuiți un vechi (sau neprofitabilă) contra, îndepărtarea și instalarea este după cum urmează.

Pentru a demonta contorul de înlocuit se transformă mai întâi pe tensiunea de intrare pe tejghea și se execută desigilare acestuia. Se scoate apoi capacul terminalului de pe tejghea. Tester, multimetru sau un indicator de șurubelniță verificat absența tensiunii de pe tejghea, atunci toate cele patru fire alternativ oprit cu o șurubelniță. În cazul în care contorul va fi eliberat de toate firele, aceasta se face cu dezmembrarea spațiului de instalare.

Instalarea și conectarea noii contorului se efectuează în ordine inversă. În primul rând, noul contorul este instalat în locul vechi, și apoi pe bornele de alimentare ale contorului sunt conectate patru fire. Capac terminal de închis și contorul este sigilat. După aplicarea acestei tensiuni, sarcina electrică este comutată ca gospodării și funcționarea numărătorului este determinată vizual.

Dacă trebuie să conectați aparatul la o nouă locație (de exemplu, undeva în apartament), procesul de instalare este un pic complicat.

În primul rând trebuie să decidă cu privire la locul de desfășurare a setării contra. De obicei, contorul este amplasat în apropiere de intrarea în apartament. În cazul în care locația este selectată, trebuie să ridicați scutul pentru contor. Shield este selectat astfel încât interiorul cu excepția contorul poate instala suplimentar disjunctoare și dispozitiv de curent rezidual.

• Deci, în marcajul de pe semănătoarea la fața locului de perete sau un ciocan forate găuri pentru instalarea scutului. Ciocanul gaura cu ciocanul dibluri. Apoi placa șuruburi înșurubate pe perete.
• Următoarea etapă - stabilirea în panoul din contra. În prezent, pentru contoarele de fixare, mașini, RCD, etc. folosit din metal special pe șină pe care toate acestea sunt fixate. Foarte des în cutia de comutare sina este deja prezent. După instalarea contorului este instalat echipamente modulare (mașini, RCD) în cantitatea necesară.
• Următorul pas - este instalația electrică, și anume, la contorul, trebuie să vă conectați toate firele. În primul rând conecta cele două fire din a doua și a patra terminale, adică, la ieșirea contorului. Pentru a conecta firele, firele sunt stripează conductor cu un cuțit (izolație un extractor special mai bună). Apoi, sârmă iese din contra sunt conectate la un circuit de-întrerupător comun, tensiunea de alimentare de pe consumatorii electrici.
• După aceea, firele sunt conectate la primul și al treilea terminal, adică contorul de intrare. Pentru a face acest lucru, au eliminat, de asemenea, o parte a izolației. După ce firele sunt conectate, închideți capacul terminalului și contorul este sigilat.

De obicei, instalare, conectare și umplere a contorului se realizează organizarea de alimentare cu energie. Dacă vom efectua instalarea și conectarea proprie, pentru a evita neînțelegerile și sancțiunile, trebuie să se aplice mai întâi reprezentanții acestei organizații, care se vor adopta ordinea corectă a operațiunilor.
