Cum de a verifica invertorul într-un laptop - totul despre repararea laptop-uri

In acest articol voi explica cum puteți verifica ecranul LCD de laptop invertor.

Defectarea invertorului este foarte similar cu luminile indicatoare de defect. În ambele cazuri, ecranul este foarte întunecat, iar ecranul devine foarte slab, abia vizibile în lumină strălucitoare.

Dacă suspectați un invertor defect, eu știu doar un singur mod de încredere pentru a verifica it afară. Acesta este fie pentru a înlocui un invertor la un bun cunoscut și a vedea cum funcționează, sau conectați o lumina de fundal cunoscut bun și a vedea dacă acesta va străluci.

invertor laptop este de obicei situat sub ecranul LCD. În cele mai multe laptop-uri puteți obține acces la invertor, dacă îndepărtați ecranul LCD de pe panoul frontal ekrana.Invertor are conectori de pe ambele kontsah.Levaya de invertor este conectat la LCD prin cablu. În partea dreaptă a invertorului este conectat la lumina de fundal, care este montat în interiorul ecranului LCD.

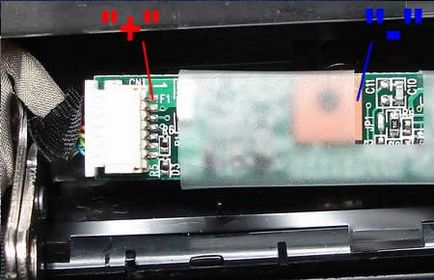

Pentru a vă asigura că invertorul este alimentat de placa de bază (prin cablul LCD), îl puteți testa cu un multimetru. În cazul meu am conectat „+“ sârmă la contorul 1 în priză și „-“ pentru a trasa la sol în jurul orificiile pentru șuruburi de montare. Am aproximativ 19.4V DC la invertor, astfel încât acesta devine puterea de la placa de bază.

ATENȚIE! Dacă se întâmplă ceva la scurt-circuit în invertor în timpul testului, puteți deteriora invertorul sau chiar placa de bază. Faceți acest lucru pe propriul risc! Nu sunt sigur? Nu o face!

Astfel, invertorul trage de alimentare de la placa de baza, dar ecranul rămâne întunecat. Aparent, acesta este fie rău sau nu invertorul lumina de fundal. Hai să verificăm un laptop cu o lumină de lucru.

Asta e ceea ce am de gând să fac:
1. Voi opri ecranul LCD de pe partea dreaptă a invertorului. În principiu, am deconectați lampa de iluminare din spate LCD, care se află în interiorul ecranului.
2. Voi conecta meu lumina de fundal bine cunoscut faptul că puteți vedea în imaginea de mai jos. Vă rugăm să rețineți că lumina de fundal mea de test este mai mică decât ecranul, dar acest lucru este normal pentru testare.

Rezultatele așteptate:
1. În cazul în care, în timpul lumina de fundal mea de testare se aprinde, se pare că lumina de fundal defect în matricea de laptop. În cazul în care acest lucru nu este cazul, atunci trebuie să înlocuiți ecranul LCD notebook sau înlocuiți iluminarea de fundal (care nu este ușor).
2. În cazul în care lampa mea de funcționare va fi întuneric după pornirea notebook-ul, este probabil că avem un eșec al invertorului. Dacă este așa, atunci trebuie să înlocuiți invertorul și este relativ ușor.

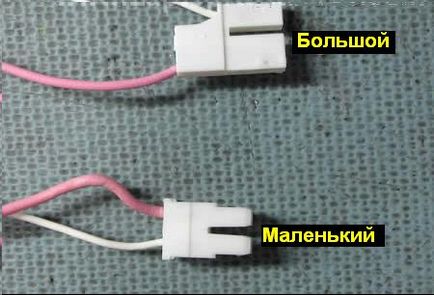

Există două tipuri diferite de conectori de iluminat, le puteți vedea mai jos. Partea de sus (mare) nu mai îndeplinește la fel de des ca și inferior (mici). Voi lua testul cu o lampă cu un conector mai mic.

IMPORTANT! Dacă vă decideți să cumpărați un nou lumina de fundal pentru test, trebuie să vă asigurați că conectorul de pe lampa corespunde cu conectorul de pe invertor. Foarte des lămpi sunt vândute fără fire. Dacă intenționați să utilizați o iluminare din spate, ca echipamentul de testare, trebuie să găsești sârmă, așa cum am în figură.

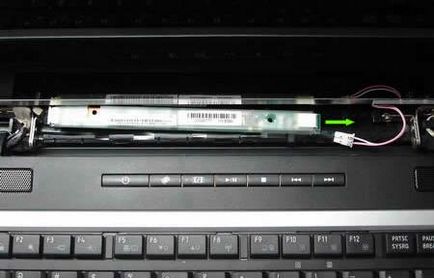

În cele din urmă, atunci când sunteți gata pentru a testa un laptop, opriți ecranul LCD de pe partea dreaptă a invertorului.

Conectați o aprinde lampa de testare, și porniți pe laptop.

În cazul meu, luminile de iluminare din spate în sus, astfel încât placa de invertor funcționează corect.
